Sendvičové panely jsou baleny do ochranné fólie a balík je položen na polystyrenové podložky. V každém balíku je vykládací a skladovací manuál. Maximální rozměry balení jsou 13,5 x 1,20 x 1,30 m (DxŠxV). Termín dodání panelů je dle výrobního procesu. Počet m2 panelů v kamionu je podle tloušťky, délky a typu. Mohou se na sebe ukládat 2-3 vrstvy balíků. Standardní rozměry kamionu jsou 13,5m délka, 2,4m šířka a výška je 2,6m. Panely jsou uloženy ve dvou řadách a upevněny stahovacími popruhy.
Vykládka by měla být provedena pouze pomocí jeřábů a manipulačních zařízení určených pro horizontální zvedání. Jeřábová zařízení nebo vysokozdvižné vozíky jsou doporučeny pro zvedání balíků. Mohou být vykládány i manuálně u kratších panelů s pomocí vysokozdvižného vozíku. Balíčky by měly být skladovány mírně nakloněném způsobu, chráněny proti povětrnostním podmínkám. Skladování by nemělo přesáhnout 4 týdny. Fólie by měla být odstraněna do 2 týdnů.

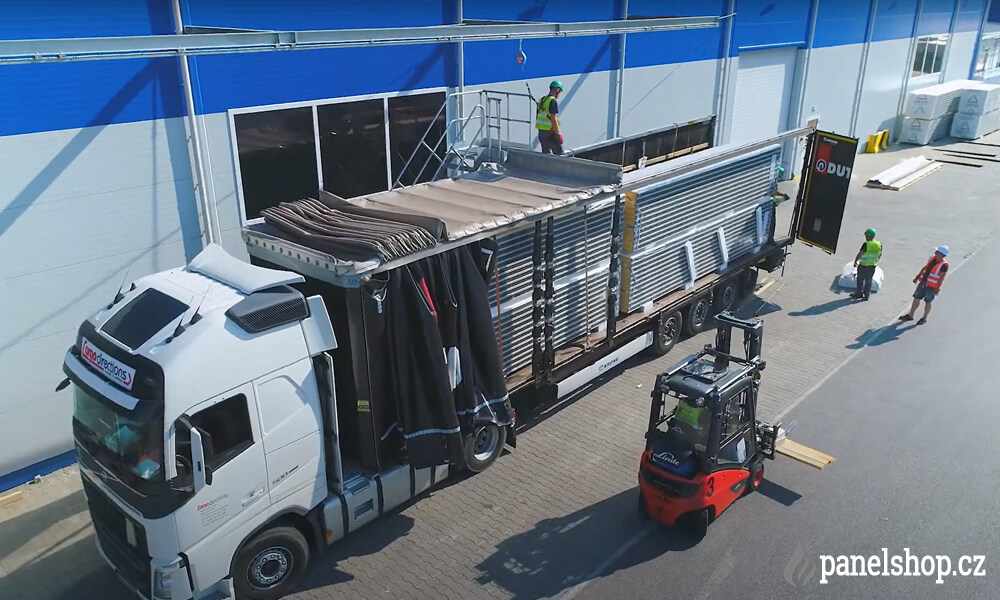

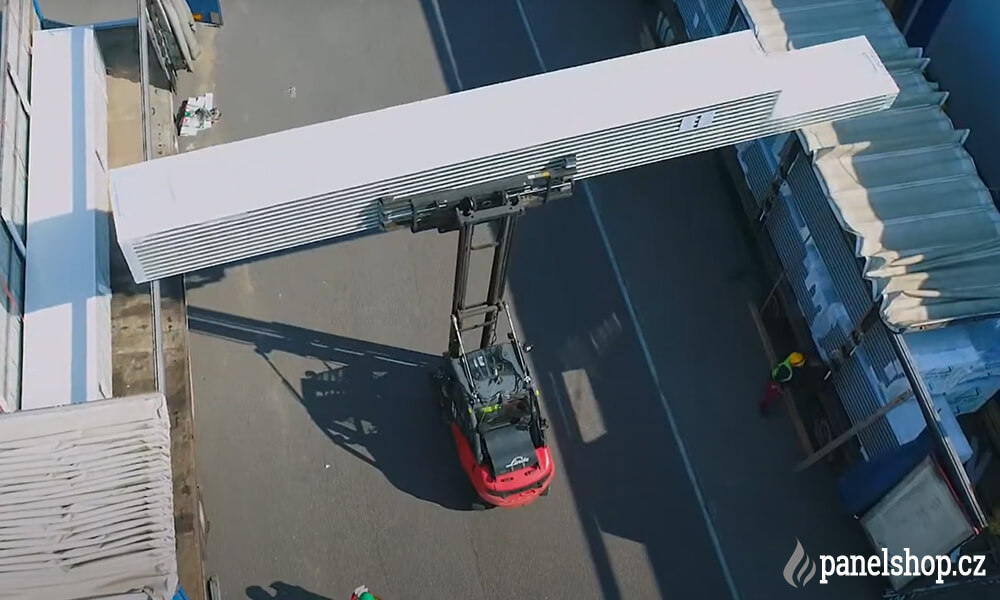

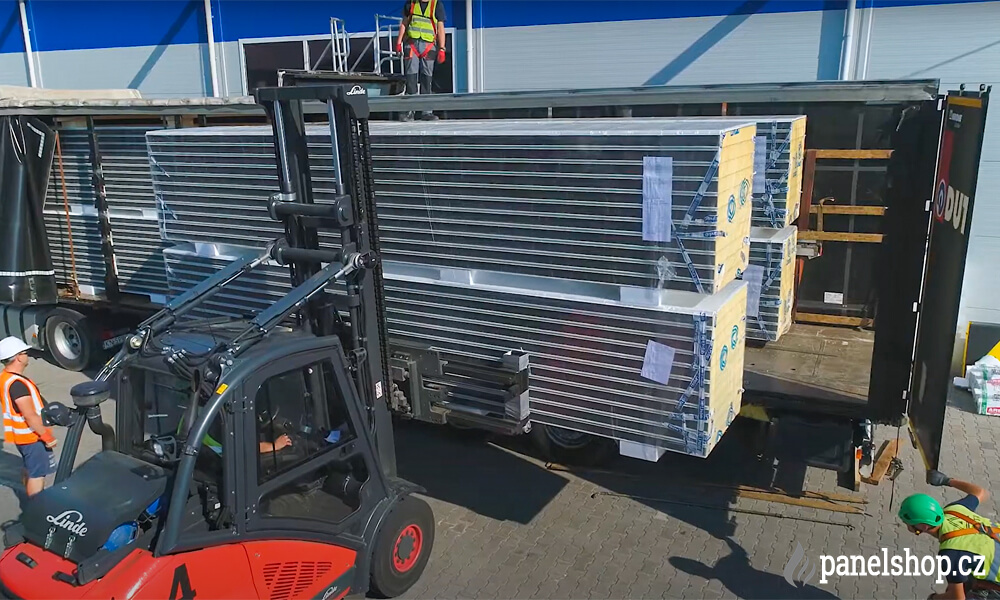

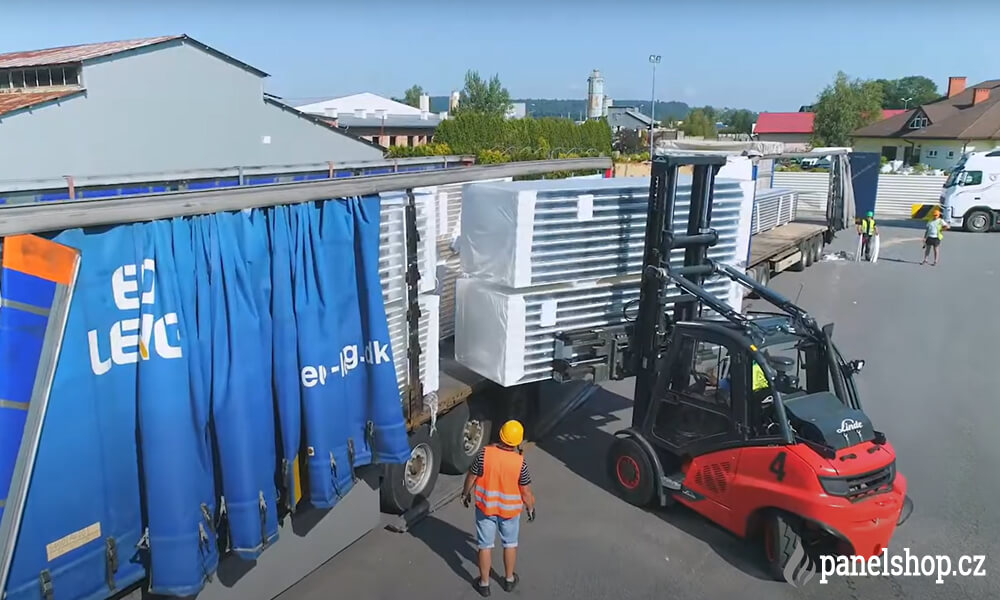

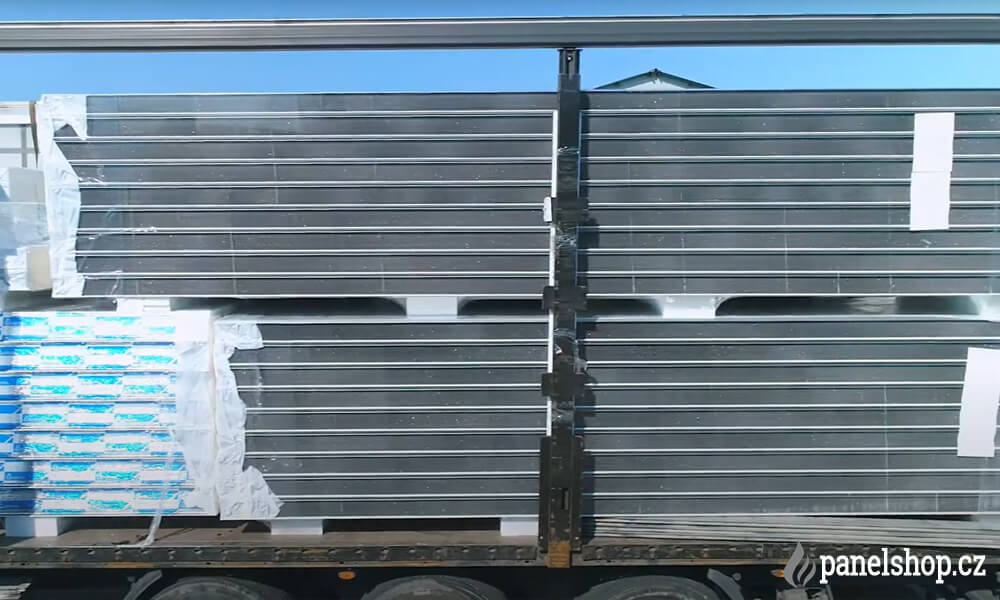

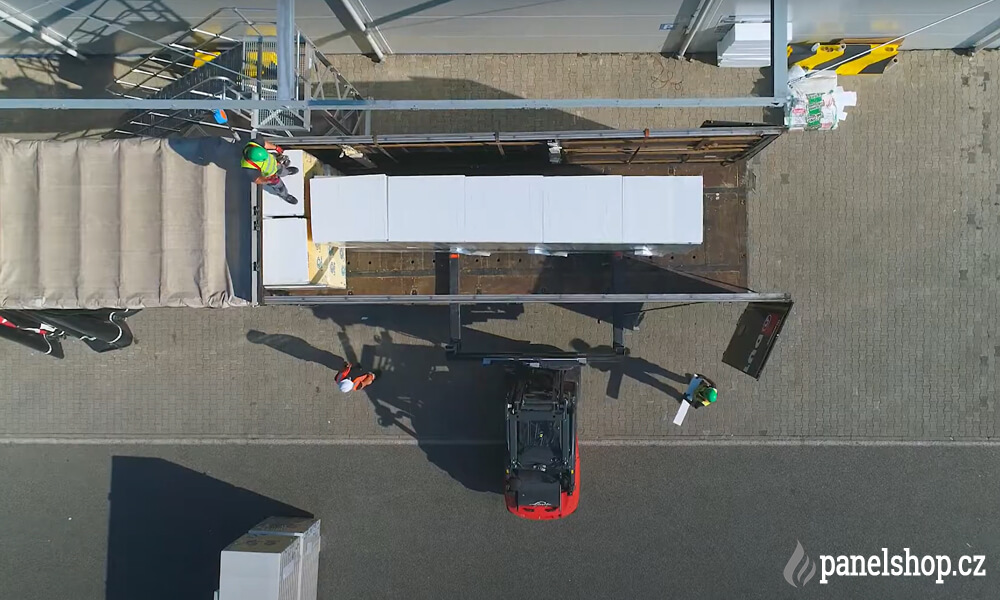

(ukázka nakládání panelů do kamionu)
Kolik se vejde PIR/PUR sendvičových panelů do kamionu?
potáhni doleva u mobilů
| Tloušťka [mm] | Stěnové panely (13m dlouhé kusy, viditel.aj skrytý spoj) | Střešní panely (13m dlouhé kusy) |
|---|---|---|
| 40 | 14ks balení, 2-3 vrstvy, 2 rady, zhruba 728-1 000m2 | 18ks balení, 2-2,7 vrstvy, 2 rady, zhruba 936-1 263m2 |
| 60 | 18ks balení, 2-2,2 vrstvy, 2 rady, zhruba 936-1 029m2 | 14ks balení, 2-2,4 vrstvy, 2 rady, zhruba 728-873m2 |
| 80 | 14ks balení, 2-2,1 vrstvy, 2 rady, zhruba 728-764m2 | 10ks balení, 2-2,6 vrstvy, 2 rady, zhruba 520-676m2 |
| 100 | 11ks balení, 2-2,1 vrstvy, 2 rady, zhruba 572-600m2 | 8ks balení, 2-2,6 vrstvy, 2 rady, zhruba 416-540m2 |
| 120 | 9ks balení, 2-2,2 vrstvy, 2 rady, zhruba 468-514m2 | 8ks balení, 2-2,3 vrstvy, 2 rady, zhruba 416-478m2 |
| 140 | 8ks balení, 2-2,1 vrstvy, 2 rady, zhruba 416-436m2 | 6ks balení, 2-2,5 vrstvy, 2 rady, zhruba 312-390m2 |
| 160 | 7ks balení, 2 vrstvy, 2 rady, zhruba 364m2 | 6ks balení, 2-2,2 vrstvy, 2 rady, zhruba 312-343m2 |
| 180 | 6ks balení, 2 vrstvy, 2 rady, zhruba 312m2 | 6ks balení, 2 vrstvy, 2 rady, zhruba 312m2 |
| 200 | 5ks balení, 2-2,2 vrstvy, 2 rady, zhruba 260-286m2 | 5ks balení, 2-2,2 vrstvy, 2 rady, zhruba 260-286m2 |
*Do kamióna se zmestí 2 až 3 vrstvy balíkov v dvoch radoch po 13m dlouhých panelech.(max.13,5m)
*Množství jsou uváděna orientačně, při každé objednávce se kalkuluje přesný počet panelů a může se lišit od této tabulky.
Kolik se vejde sendvičových panelů z minerální vlny do kamionu?
potáhni doleva u mobilů
| Tloušťka [mm] | Stěnové panely (13m dlouhé kusy, viditel.aj skrytý spoj) | Střešní panely (13m dlouhé kusy) |
|---|---|---|
| 60 | 17ks balení, 2-2,2 vrstvy, 2 rady, zhruba 884-972m2 | 12ks balení, 2-2,8 vrstvy, 2 rady, zhruba 624-873m2 |
| 80 | 13ks balení, 2-2,1 vrstvy, 2 rady, zhruba 676-709m2 | 10ks balení, 2-2,6 vrstvy, 2 rady, zhruba 520-676m2 |
| 100 | 10ks balení, 2-2,2 vrstvy, 2 rady, zhruba 520-572m2 | 8ks balení, 2-2,6 vrstvy, 2 rady, zhruba 416-540m2 |
| 120 | 9ks balení, 2-2,2 vrstvy, 2 rady, zhruba 468-514m2 | 6ks balení, 2-2,7 vrstvy, 2 rady, zhruba 312-421m2 |
| 140 | 7ks balení, 2-2,3 vrstvy, 2 rady, zhruba 364-418m2 | 6ks balení, 2-2,5 vrstvy, 2 rady, zhruba 312-390m2 |
| 160 | 6ks balení, 2-2,3 vrstvy, 2 rady, zhruba 312-358m2 | 6ks balení, 2-2,2 vrstvy, 2 rady, zhruba 312-343m2 |
| 180 | 6ks balení, 2-2,1 vrstvy, 2 rady, zhruba 312-327m2 | 4ks balení, 2-2,6 vrstvy, 2 rady, zhruba 208-270m2 |
| 200 | 5ks balení, 2-2,2 vrstvy, 2 rady, zhruba 260-286m2 | 4ks balení, 2-2,6 vrstvy, 2 rady, zhruba 208-270m2 |
*Do kamióna se zmestí 2 až 3 vrstvy balíkov v dvoch radoch po 13m dlouhých panelech.(max.13,5m)
*Množství jsou uváděna orientačně, při každé objednávce se kalkuluje přesný počet panelů a může se lišit od této tabulky.
Kolik se vejde sendvičových panelů z polystyrenového jádra (EPS) do kamionu?
potáhni doleva u mobilů
| Tloušťka [mm] | Stěnové panely (13m dlouhé kusy, viditelný spoj) | Střešní panely (13m dlouhé kusy) |
|---|---|---|
| 60 | 19ks balení, 2 vrstvy, 2 rady, zhruba 988m2 | 12ks balení, 2-2,8 vrstvy, 2 rady, zhruba 624-873m2 |
| 80 | 14ks balení, 2-2,1 vrstvy, 2 rady, zhruba 728-764m2 | 10ks balení, 2-2,6 vrstvy, 2 rady, zhruba 520-676m2 |
| 100 | 11ks balení, 2-2,1 vrstvy, 2 rady, zhruba 572-600m2 | 8ks balení, 2-2,6 vrstvy, 2 rady, zhruba 416-540m2 |
| 120 | 9ks balení, 2-2,1 vrstvy, 2 rady, zhruba 468-491m2 | 8ks balení, 2-2,3 vrstvy, 2 rady, zhruba 416-478m2 |
| 140 | 8ks balení, 2-2,1 vrstvy, 2 rady, zhruba 416-436m2 | 6ks balení, 2-2,5 vrstvy, 2 rady, zhruba 312-390m2 |
| 160 | 7ks balení, 2-2,1 vrstvy, 2 rady, zhruba 364-382m2 | 6ks balení, 2-2,2 vrstvy, 2 rady, zhruba 312-343m2 |
| 180 | 6ks balení, 2-2,1 vrstvy, 2 rady, zhruba 312-327m2 | 5ks balení, 2-2,4 vrstvy, 2 rady, zhruba 260-312m2 |
| 200 | 5ks balení, 2-2,2 vrstvy, 2 rady, zhruba 260-286m2 | 5ks balení, 2-2,1 vrstvy, 2 rady, zhruba 260-273m2 |
*Do kamióna se zmestí 2 až 3 vrstvy balíkov v dvoch radoch po 13m dlouhých panelech.(max.13,5m)
*Množství jsou uváděna orientačně, při každé objednávce se kalkuluje přesný počet panelů a může se lišit od této tabulky.
Prezentačné video článku
Celý technický katalog ke stažení
Technické údaje, příklady, vizualizace, návody. Čerpali jsme z dvaceti evropských technických katalogů, které jsou obohaceny našimi vlastními zkušenostmi. Naleznete zde opravdu všechny technické informace o panelech a příslušenství.
Obsah technického katalogu:
- Co dělat, když přijdou panely k Vám? (str. 3 – 6) Balení, transport, vykládání, skladování.
- Hlavní technické informace o panelech (str. 7 – 72) Obecně o produktu, nejdůležitější výhody, základní typy, tloušťky a spoje, hlavní technické údaje, barvy, oplechování, povrchové úpravy, typy nabízených profilů, ohnivzdornost, nosnost panelů, akustické vlastnosti, všechny certifikáty.
- Jak se montují sendvičové panely? (str. 73 – 113) Shrnuli jsme v bodech nejdůležitější montážní tipy při výstavbě. Čerpali jsme z dvaceti evropských technických katalogů, které jsou obohaceny našimi vlastními zkušenostmi. Kvalitně zpracované technické nákresy naleznete ve druhé sekci.
- Oplechovací prvky a jejich umístění (str. 114 – 151) Vizualizace oplechovacího prvku + ukázky umístění. V nabídce máme dva druhy oplechovacích prvků 41ks a 33ks. Možnost zadání vlastních parametrů.
- Konstrukční profily tenkostěnné (str. 152– 154) Věznice lysované za studena. Tenkostěnné věznice jsou určeny pro použití především jako věznice stropů, střech a stěn ocelových hal.
- Samořezné šrouby, kaloty, těsnící pásky (str. 155 – 161)
